Martillo para ensayo de hormigón

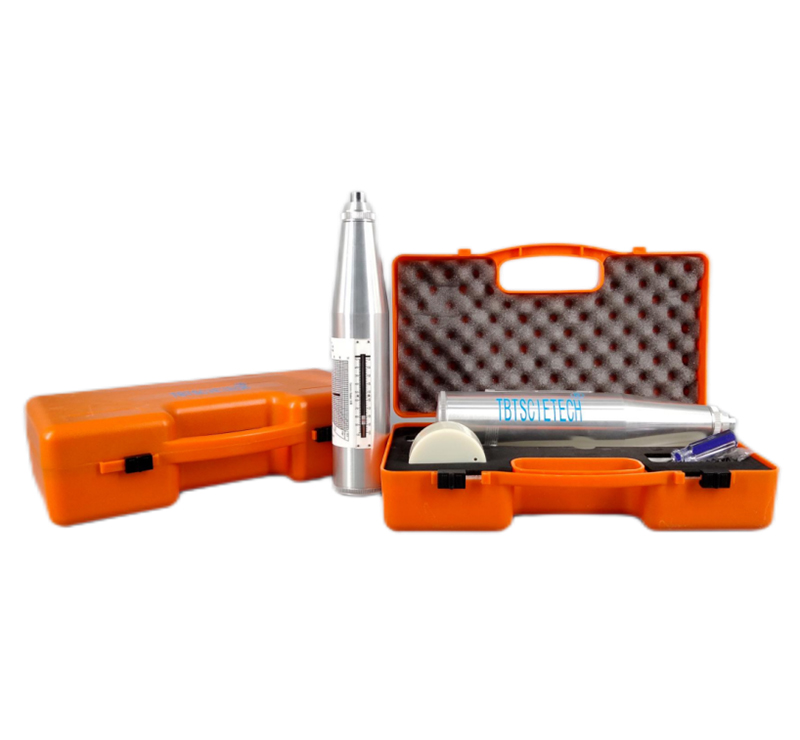

El martillo para ensayo de hormigónTBT-TH01 realiza pruebas no destructivas en hormigón. Ofrece una indicación inmediata de la resistencia a la compresión mediante la curva de calibración que se usa en cada martillo. ¡Contáctenos hoy!
| Rango de medida | 10~60Mpa |
| Energía de impacto estándar | 2.207Nm |
| Golpe del martillo | 75mm |
| Fricción del control deslizante del cursor | 0.5N~0.8N |
| Radio de la esfera del poste (SR) | 25mm±1mm |
| Valor de rebote en yunque de acero (Rm) | 80±2 |
| Dimensiones | Φ54x278mm |

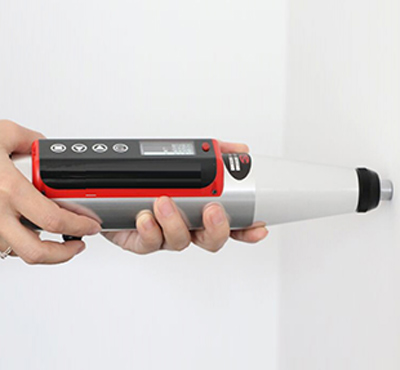

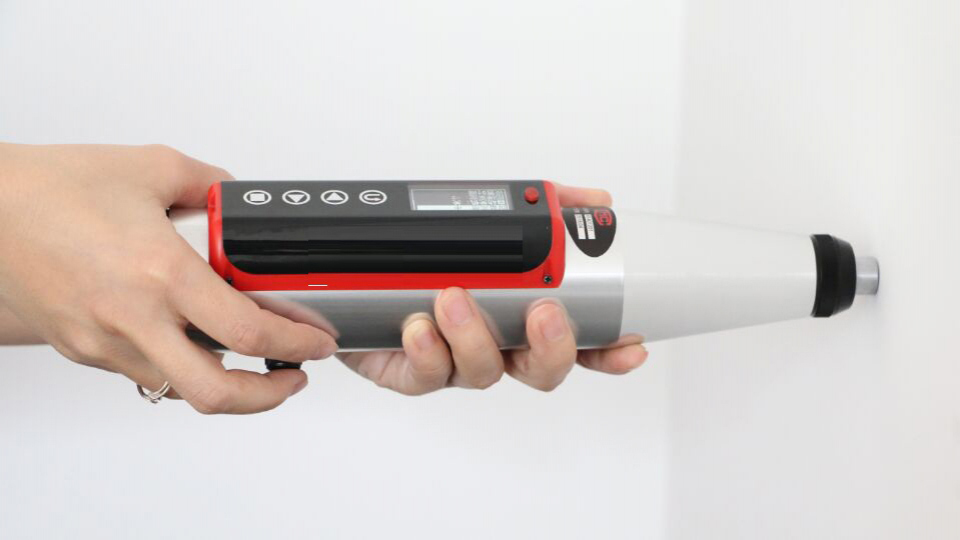

El martillo para ensayo de hormigón TBT-TH02Q con pantalla digital fue diseñado para pruebas de resistencia a la compresión en pruebas no destructivas para proyectos de construcción. Es un equipo muy completo.
| Rango de medida: | 10-70MPa |
| Energía de impacto: | 2.207±0.1Nm (0.225Kgf.m) |
| Longitud del resorte: | 75±0.3mm |
| Rigidez del resorte: | 785±30N/m |
| Fricción del control deslizante del cursor | 0.65±0.15N |
| Radio de punta esférica: | 25±1mm |
| Valor de rebote en yunque de acero(Rm): | 80±2 |
| Capacidad de almacenamiento de datos: | 200 componentes estándar |
| Potencia: | 1×5# Ni-MH batería recargable |
| Dimensiones de la carcasa: | Φ54x280mm |
| Peso: | Alrededor de 1kg |

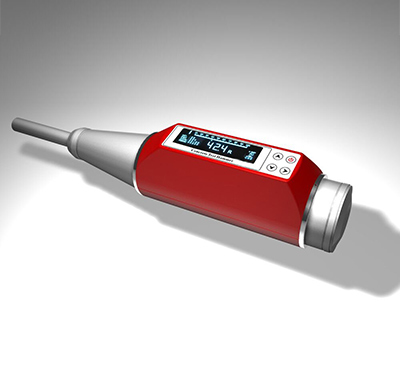

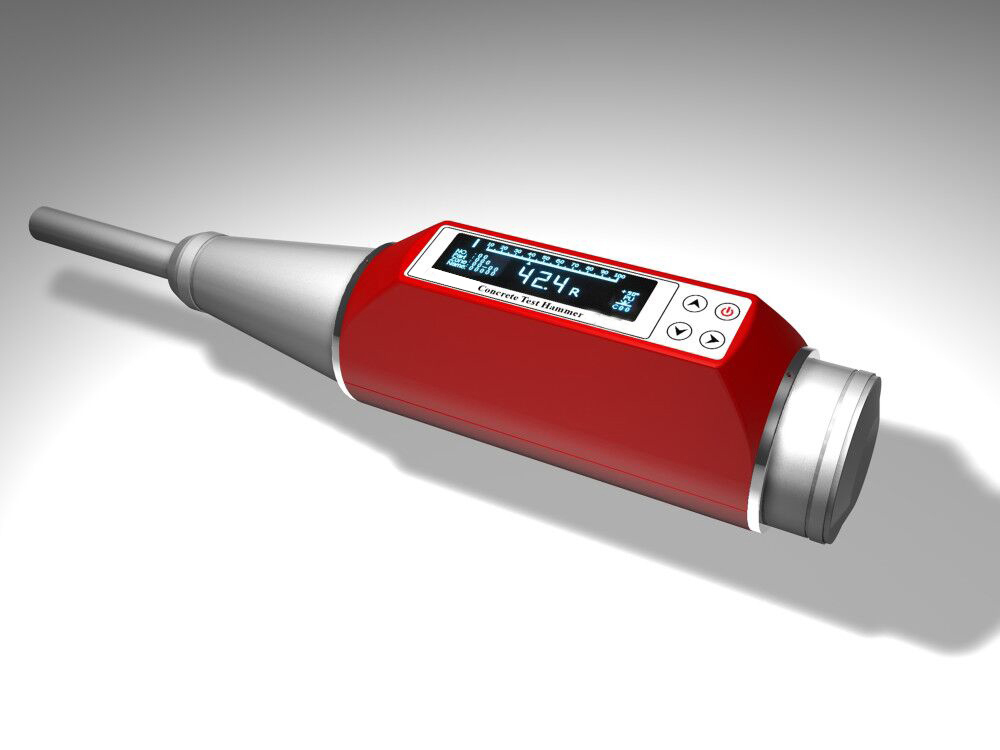

El martillo para ensayo de hormigónTBT-HT05D es un equipo completo porque incluye un procesador de datos y un martillo en una sola unidad. Se utiliza en pruebas no destructivas para probar materiales de construcción en estructuras terminadas o piezas prefabricadas. Los datos que se obtienen se almacenan en la memoria y se transfieren a la unidad PC gracias al uso de un cable USB o a través de forma inalámbrica a través de bluetooth.
| Pantalla | OLED digital |
| Rango de medida | 10-100N/mm2 |
| Precisión | ±0.1R |
| Energía de impacto | 0.225kgf.m (2.207Nm) para ensayos de la construcción de edificios y puentes ordinarios |
| Comunicación | USB2.0 o Bluetooth (opcional) |
| Almacenamiento | 1000 piezas, 256 datos para cada pieza |
| Temperatura de funcionamiento | -40ºC~60ºC |
| Fuente de alimentación | Batería recargable 3.7V de iones de litio cargada a través del puerto USB |
| Dimensiones | 280x75x60mm |
| Peso neto | 1.1kg |
Este equipo puede compartir los datos a través de USB y Bluetooth y así se pueden imprimir los resultados obtenidos.

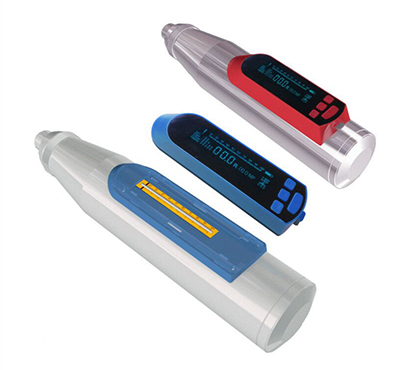

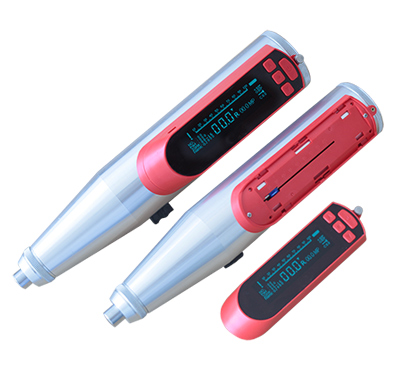

La pieza digital se puede separar del cuerpo principal y unirse con un martillo mecánico. Una vez que el martillo se rompe en el proceso de la prueba, puede cambiar con facilidad otro martillo y seguir funcionando. Mediante Bluetooth, los datos en la memoria pueden descargarse a la PC o a la microimpresora inalámbrica
| Modelo | TBT-TH05DS |
| Tipo | Digital + mecánico |
| Pantalla | OLED |
| Precisión | ±0.1 |
| Comunicación | USB, Bluetooth |
| Voz | Sin voz |
| Memoria | 1000 |
| Rango de medida | 10-100N/mm² |
| Energía de impacto | 2.207Nm |
| Rigidez del resorte | 785 |
| Distancia de golpes | 75 |
| Valor de rebotes | 80 |
| Repetitividad | Menor a ±1 |
| Batería | Batería de litio |
| Peso | Alrededor de 1.1kg |
| Impresora opcional | si |

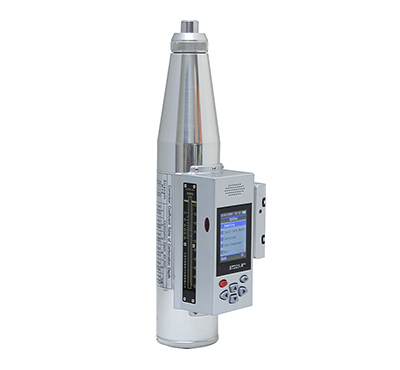

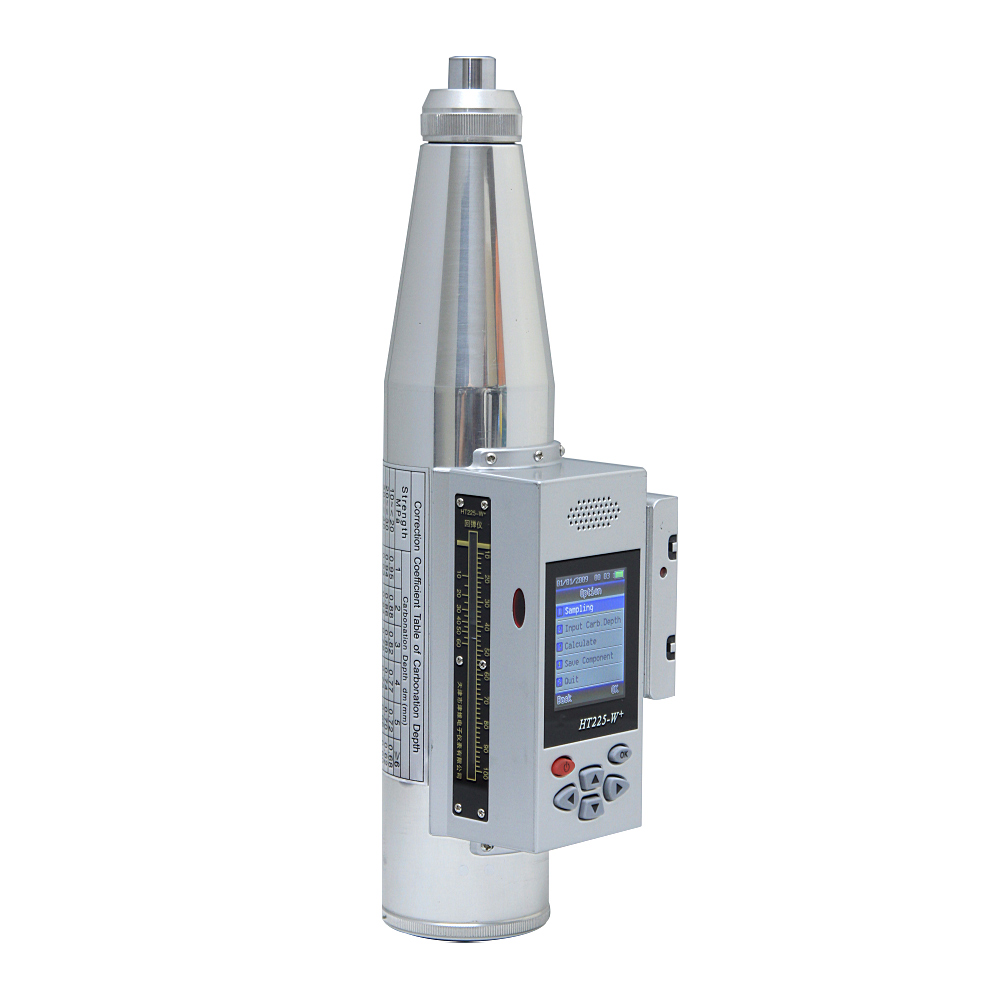

- Pantalla LCD grande, alta resolución 160x160 (producto: 160x128)
- Batería de potencia baja 2, 5# (producto: batería 6, 5#)
| Rango de medida | 10~60Mpa |
| Energía de impacto | 2.207Nm |
| Distancia del golpe del martillo | 75mm |
| Consistencia del valor de la muestra | ≤±1 (diferencia de valor de muestras de salida digital con lecturas del puntero) |
| Rango de resistencia a la compresión | 10~70N/mm2 |
| Valor de rebote en yunque de acero (Rm) | 80±2 |
| Potencia | 1.5V AA batería alcalina |
| Consumo de potencia aproximado | Estuche de muestra ≤50mA (corriente promedio) |
| Almacenamiento | 80000 resultados |

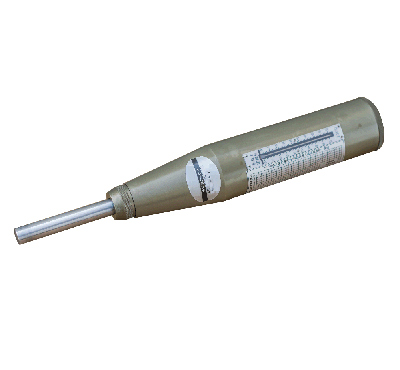

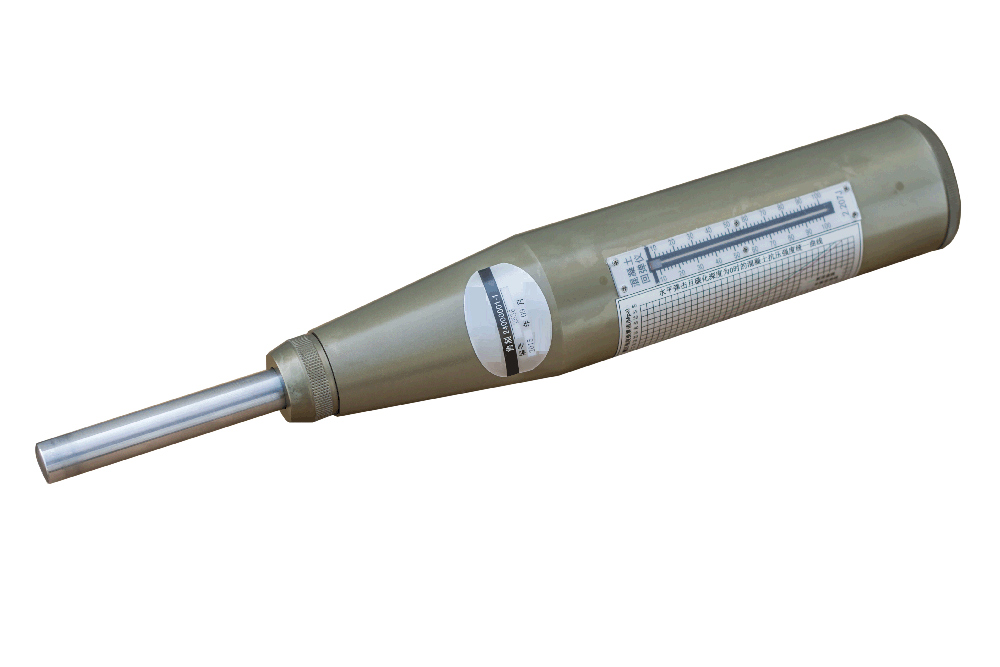

Modelo: TBT-THP01
Este equipo detecta la resistencia a la compresión dentro del rango de 10-60Mpa. Además, la energía estándar es 2.207J. Es un equipo de alta resistencia.
Características
Este equipo ofrece una carcasa especial, de alta dureza, y duradero. Además, fue mejorado respecto del procesamiento de materiales, diseño de precisión y vida útil, entre otros aspectos.
| Longitud del puntero | 20.0±0.2mm |
| Fricción del puntero | 0.65±0.15N |
| Radio del extremo de la barra | 25±1.0mm |
| Rigidez del resorte de impacto. | 785±40N/m |
| Posición de desacoplamiento del martillo | Línea de escala grabada "100" |
| Longitud de funcionamiento del resorte | 61.5.0±0.3mm |
| Longitud del martillo | 75±0.3mm |
| Posición de rebote del martillo | escala "0" |
| Valor de rebote en el yunque de acero | 80±2 (control del producto de fábrica: 80-81) |
Lista de envasado:
La caja contiene: martillo, piedra para moler, un resorte de golpe, un resorte amortiguador, un destornillador, etc.
| Longitud del puntero | 20.0±0.2(mm) |
| Fricción del puntero | 0.65±0.15(N) |
| Semidiámetro esférico al final de la varilla | 25±1.0(mm) |
| Rigidez del resorte tensado | 785.0±40.0(N/m) |
| Ubicación de la liberación del gancho del martillo | 100 en la escala de marcado |
| Longitud de funcionamiento del resorte tensado | 61.5.0±0.3(mm) |
| Longitud de golpe del martillo | 75±0.3 |
| Ubicación del salto del martillo | “0” en la escala graduada |
| Valor del yunque de acero | 80±2 (nuestros productos se controlan entre 80-81) |

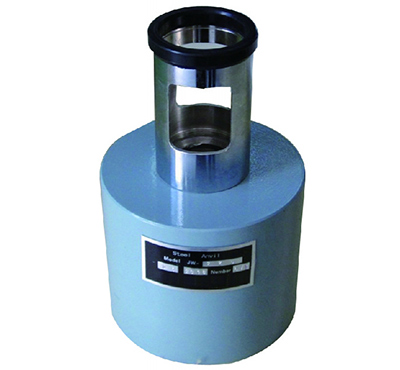

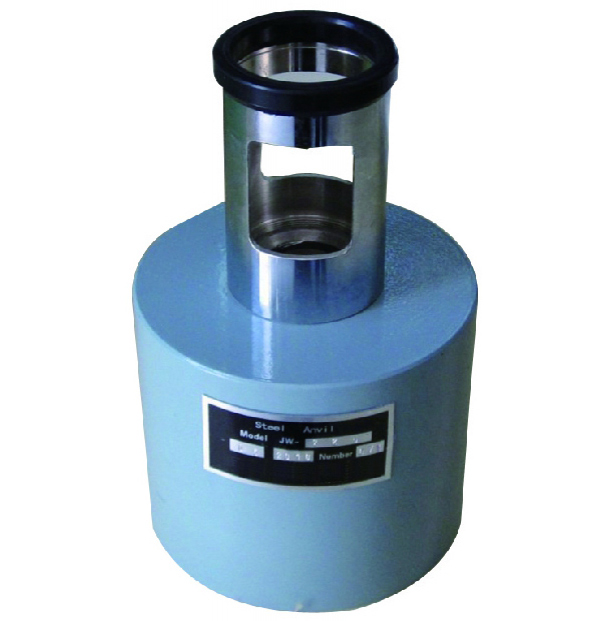

Yunque de acero
Modelo: TBT-TA- Ideal para evaluar el martillo de prueba.
- Hecho de acero de alta calidad y acero especial para herramientas. La zona de contacto entre el núcleo del yunque y el cuerpo se encuentra pulido de forma óptima, y la rigidez del núcleo del yunque es de HRC58~62.
- Se debe ubicar en un soporte horizontal con el fin de llevar a cabo el funcionamiento del martillo y verificar los valores de rebote. El martillo obtiene el valor de rebote promedio de 80 ± 2 en el yunque de prueba, y el martillo calificado consigue un valor de rebote de 74±2.
- El yunque, como equipo de calibración, luego de cada 5000 u 8000 pruebas, la superficie puede pulirse para que dure más. La rigidez del núcleo debe ser HRC58 ~ 62, o no se utiliza.
- Se guarda en un lugar seco a prueba de polvo para proteger su superficie frente al rebote.
